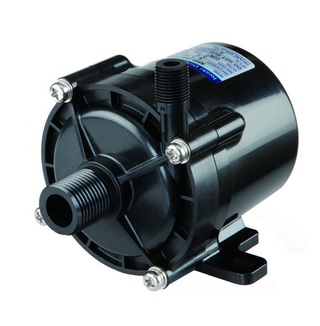

NRD-05 – Pompe à entraînement direct Iwaki
369.00$
Les modèles de la série NRD sont de petites pompes centrifuges à moteur en conserve alimentées par des moteurs à courant continu sans balais. Ils sont incroyablement compacts, légers, silencieux et présentent une construction sans joint conçue pour éliminer le potentiel de fuite. Les modèles de la série NRD offrent une plus large gamme d’options avec leur fonction de réglage du débit (DC 1 à 5V), la prise en charge des liquides à haute température 0°C à 80°C et la capacité d’être installé dans des zones à température ambiante élevée 0 °C à 50°C.
Fabriqué au Japon
Garantie un an
- Description
- Spécifications
- Documentation
- Informations complémentaires
- Test1
Description
La conception de la pompe à entraînement direct Iwaki NRD-05 comprend de petites pompes centrifuges à moteur en conserve alimentées par des moteurs CC sans balais (BLDC). Ils sont incroyablement compacts, légers et silencieux. Une variété de fonctionnalités, y compris une conception sans joint pour éviter les fuites, permettent aux pompes de répondre à un large éventail de besoins des utilisateurs, en mettant l’accent sur la facilité d’installation, d’exploitation et de maintenance.
- Éliminez les coûts de maintenance – Ingénierie supérieure combinée à une sécurité intégrée, la pompe à entraînement direct Iwaki NRD-05 est conçue pour durer toute la vie de votre système ; aucun appel de service ou kit de pièces requis.
- Facilité d’intégration – Les moteurs BLDC avec pilote/contrôleur intégré simplifient le câblage et la conformité aux réglementations UL. Les configurations de montage multiples à entraînement magnétique Iwaki NRD-08 facilitent la recherche d’un logement pour ces pompes.
- Contrôle précis de la température : le système unique à double palier de NRD réduit la génération de chaleur et aide votre système à maintenir la précision de la température.
- Réduire la taille du système : la conception du moteur en conserve de la série NRD/RD offre l’ensemble le plus compact disponible.
- Prolonger la durée de vie du système : fabriquée selon les normes de qualité strictes ISO 9001/14001 et assemblée avec les matériaux les plus chimiquement inertes, la durée de vie de la pompe NRD/RD dépasse généralement 25 000 heures.
- Réduire le bruit du système : avec des niveaux sonores documentés de 45 dB ou moins, la série NRD/RD permet un fonctionnement silencieux.
Sécurité
La pompe à entraînement direct Iwaki NRD-05 est équipée des fonctions de protection suivantes dans les circuits d’entraînement :
- Protection contre le blocage de la roue : le circuit d’entraînement détecte le blocage de la roue et arrête la pompe.
- Températures excessives : la pompe s’arrête lorsque la température du moteur dépasse la température nominale (80 °C) en raison d’une température élevée du fluide ou de la température de l’environnement installé.
- Protection contre les surintensités : les circuits du variateur sont protégés contre les courants excessifs.
Fusible – La pompe à entraînement direct Iwaki NRD-05 est équipée d’un fusible interne pour protéger la pompe contre la surchauffe ou l’endommagement du système lorsque le circuit d’entraînement a été endommagé. Le fusible intégré ne peut pas être remplacé, nous recommandons donc l’utilisation d’un fusible externe.
Principe de fonctionnement
La pompe de la série NRD est une pompe centrifuge à moteur en conserve entraînée par un moteur sans balai à courant continu. L’aimant incorporé à la roue est directement mis en rotation dans la chambre de la pompe par la force magnétique du moteur pour décharger le liquide de l’orifice d’aspiration vers l’orifice de refoulement.
La pompe à entraînement direct Iwaki NRD-08 peut être contrôlée par une commande externe 1-5 VDC. Le signal variable externe 1-5 VDC est utilisé pour un simple contrôle de débit, et un débit n’est même pas proportionnel à la tension du signal. La pompe peut fonctionner sans générateur de signal 1-5VDC lorsqu’elle est câblée électriquement comme suit. Dans ce cas, la pompe fonctionne à la vitesse maximale.
Technologie d’entraînement direct
Une conception CC sans balais à entraînement direct est classée comme un ensemble pompe et moteur intégré, y compris l’électronique de commande. Semblable à une conception d’entraînement magnétique, il n’y a pas de connexion directe entre l’arbre du moteur et l’élément entraîné. Cependant, la pompe n’utilise pas d’aimant d’entraînement externe monté sur un arbre de moteur pour transmettre le couple du moteur à l’ensemble d’aimant entraîné interne. Au lieu de cela, le couple est transmis directement par un moteur à courant continu sans balai (BLDC).
L’ensemble magnétique rotatif interne est positionné comme le rotor d’un moteur. Les enroulements du moteur sont enroulés autour du boîtier arrière. L’ensemble magnétique rotatif interne est entraîné par le champ magnétique rotatif du moteur BLDC. La commutation est effectuée électroniquement à l’aide de capteurs pour détecter la position de l’élément rotatif interne. Les entrées du capteur sont utilisées par le circuit de commande pour alimenter les enroulements du moteur. Le champ magnétique induit entraîne l’ensemble magnétique interne. Cette conception élimine le besoin d’une armature de moteur séparée, de roulements de moteur, d’un aimant d’entraînement monté sur l’arbre du moteur et de joints d’arbre. Comme pour les conceptions à entraînement magnétique, la structure sans joint à entraînement direct élimine également les fuites et les problèmes liés au remplacement du joint. L’ensemble résultant est compact, efficace et offre une durée de vie plus longue.
Pompe 24 VDC avec signal de commande externe (0-5V)
Modèle : Pompe à entraînement magnétique NRD-05
Fabricant : Iwaki
Débit : 0-5 LPM
Niveau sonore : 40 dB
Moteur sans balais
Durée de vie utile sur plus de 25K heures
Moteur : Refroidissement par ventilateur totalement fermé (TEFC)
Alimentation : 24 VCC ; 6W
Connexions : 3/8 NPT / (aspiration) 1/8 NPT (refoulement)
Aspiration sans crépine
Compatible avec l’eau salée
Pompe centrifuge
Pompe à entraînement direct
Fonctions de protection dans les circuits d’entraînement :
- Le circuit d’entraînement détectera la roue bloquée et arrêtera la pompe.
- Le circuit d’entraînement détectera les augmentations de température du moteur au-delà de la température nominale et arrêtera la pompe.
- Les circuits du variateur sont protégés contre les courants excessifs
Classe de température du liquide : 60 °C
Plage de température ambiante : 32 – 104 °F
Hauteur d’eau maximale : 13,5 pi (4,1 m)
Débit à 0 psi : 1,3 GPM (5,1 lpm)
Débit à 3,5 PSI : 0,8 GPM (3 lpm)
Débit à 5 PSI : 0,5 GPM (2 lpm)
Débit à 5,8 PSI : 0 GPM (0 lpm)
262 / 5000 Translation results
Informations complémentaires
| Poids | 1.43 kg |
|---|---|
| Dimensions | 17 × 16 × 15.2 cm |
| Type de moteur | TEFC |
| Entry type | Pompes sans panier-filtre |
| Type de pompe | Direct-Drive |
