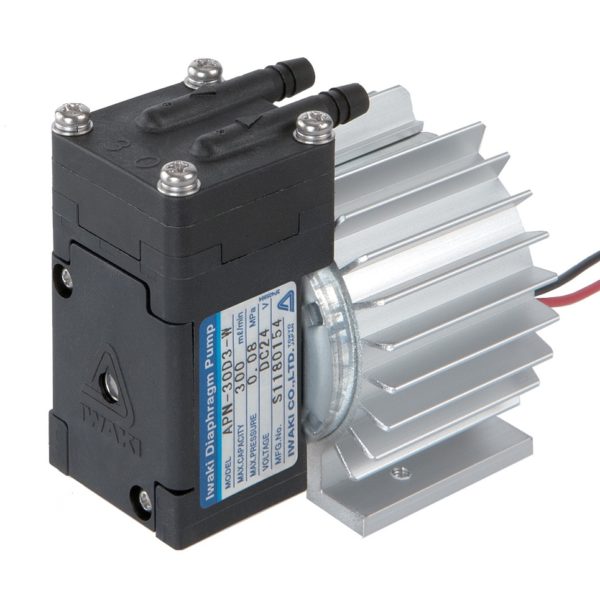

APN-60 – Pompe à membrane Iwaki

Description

L’utilisation d’une pompe à membrane Iwaki APN-60 pour liquide/gaz utilise une conception à membrane spéciale permettant à la pompe de transférer efficacement l’air et le liquide. Les vannes à rinçage automatique brevetées donnent à APN-W la capacité de pomper des débris ou des boues sans se boucher, réduire les performances ou entraver la capacité d’amorçage. L’unité compacte et légère offre un dimensionnement optimal pour l’équipement analytique.

Caractéristiques de la pompe à membrane Iwaki APN :

• Augmenter la fiabilité du système – La conception brevetée de la vanne de la pompe à membrane Iwaki APN-60 permet un auto-amorçage constant, même pour le traitement des boues résiduaires.
• Facilité d’intégration – Équipée de moteurs CC sans balais (BLDC) compacts et de ports d’aspiration/refoulement pouvant être montés dans n’importe quelle configuration, la pompe à membrane Iwaki APN-60 est une mise à niveau pompe à vide compétitive.
• Augmenter la portabilité de l’appareil : les moteurs miniatures 24 VDC combinés à des matériaux légers résistants à la corrosion favorisent une portabilité accrue de votre instrument.
• Réduire le bruit du système – La pompe à membrane Iwaki APN-60 utilise plusieurs méthodes éprouvées de réduction du bruit, notamment ; conception de vanne structurée et diaphragmes améliorés pour la manipulation de liquides ou de gaz, roulements agrandis pour une rotation en douceur et amortisseurs de vibrations externes pour les applications les plus critiques.
• Réduire les coûts de maintenance – Fabriquée selon les normes de qualité strictes ISO 9001/14001 et assemblée avec les matériaux les plus chimiquement inertes, la pompe à membrane Iwaki APN-60 est conçue pour une longue durée de vie sans problème.
• Simplifiez la conception des systèmes – La pompe à diaphragme Iwaki APN-60 est la seule pompe à tout faire. Qu’il s’agisse de pomper du gaz, des liquides ou des boues, ou d’être utilisé pour le vide ou la compression, la pompe à membrane IIwaki APN-60 est la pompe la plus polyvalente pour votre système.

La technologie du diaphragme expliquée

Dans une conception typique de diaphragme à entraînement électrique, le diaphragme est serré dans la tête de pompe et est actionné par un moteur électrique entraînant une came excentrique reliée au diaphragme via une bielle. En plus de loger la membrane, la tête de pompe contient également des vannes d’aspiration et de refoulement. Lorsque la came tourne, le diaphragme est tiré vers le bas via la bielle et un vide est créé. La soupape d’aspiration s’ouvre pour permettre à l’air/liquide d’entrer dans la chambre de pompe en expansion tandis que la soupape de décharge est fermée.

Alors que la came continue sa rotation, le diaphragme est poussé vers le haut et le volume de la chambre de la pompe est réduit en poussant l’air/liquide à travers la vanne de refoulement tandis que la vanne d’aspiration est fermée. Au cours d’une course complète, la membrane monte et descend, créant le cycle d’aspiration et de refoulement. Ce mouvement de haut en bas crée un vide sur la course d’aspiration et une pression positive sur la course de refoulement. Les pompes à membrane sont également auto-amorçantes. Pour gérer la différence significative de propriétés physiques entre les liquides et les gaz, des conceptions de membranes et des configurations de vannes spécifiques ont été développées. Ceux qui sont adaptés à la manipulation de gaz uniquement peuvent ne pas offrir la meilleure solution pour les applications liquides et cela doit être pris en compte lors de l’examen des applications et de la conception du système.

Transfert Gaz/Liquide 24 DC
Modèle : APN-60GD3-W
Fabricant : Iwaki
Débit d’eau : 600 ml/min
Débit d’air : 1200 ml/min
Membrane directement entraînée par moteur électrique à courant continu sans balais
Puissance : 24VDC ; 20,6 W ; 0,86A
Vide en Hg (kPa) : 14,2 (47,99)
Pression de refoulement d’air PSI (MPa) : 11,6 (0,08)
Connexions : ø3/16 » (4,5 mm)
Compatible avec l’eau salée
Taux de température du liquide : 51 à 104°F (10 à 40°C)
Classe de température du liquide : 41 à 104°F (5 à 40°C)
